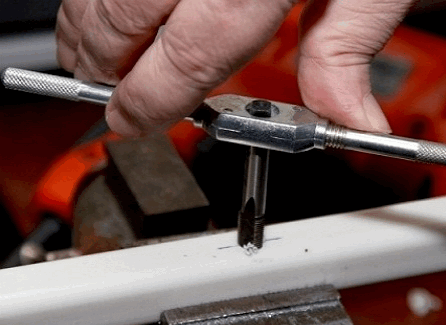

Чтобы правильно нарезать резьбу, надо правильно просверлить отверстие. В статье приведены выдержки из стандарта, определяющего диаметр отверстий для разных резьб.
В общем можно применять простое правило - чтобы узнать диаметр отверстия под резьбу, надо из диаметра резьбы вычесть её шаг, например стандартный болт М8 (шаг - 1,25) 8-1,25 = 6,75 мм
Но для тех кто любит точность - таблица из ГОСТ 19257-73
Таблица №1 для мелкой резьбы
|
Номинальный диаметр резьбы |
Шаг резьбы |
Диаметр отверстия под резьбу с полем допуска |
||
|
|
|
Номинал |
Предельные отклонения |
|
|
4 |
0,7 |
3,30 |
3,33 |
|
|
4,5 |
0,75 |
3,70 |
3,73 |
+0,09 |
|
5 |
0,8 |
4,20 |
4,23 |
+0,11 |
|
6 |
1 |
4,95 |
5,00 |
+0,17 |
|
7 |
|
5,95 |
6,00 |
|
|
8 |
1,25 |
6,70 |
6,75 |
|
|
9 |
|
7,70 |
7,75 |
|
|
10 |
1,5 |
8,43 |
8,50 |
+0,19 |
|
11 |
|
9,43 |
9,50 |
|
|
12 |
1,75 |
10,20 |
10,25 |
+0,21 |
|
14 |
2 |
11,90 |
11,95 |
+0,24 |
|
16 |
|
13,90 |
13,95 |
|
|
18 |
2,5 |
15,35 |
15,40 |
+0,30 |
|
20 |
|
17,35 |
17,40 |
|
|
22 |
|
19,35 |
19,40 |
|
|
24 |
3 |
20,85 |
20,90 |
|
Таблица №2 для мелкой резьбы
|
Диметр резьбы |
Шаг резьбы |
Диаметр отверстия с допуском |
||
|
|
|
Номинал |
Предельные отклонения |
|
|
4 |
0,5 |
3,50 |
3,52 |
+0,08 |
|
4,5 |
|
4,00 |
4,02 |
|
|
5 |
|
4,50 |
4,52 |
|
|
5,5 |
|
5,00 |
5,02 |
|
|
6 |
|
5,50 |
5,52 |
|
|
|
0,75 |
5,20 |
5,23 |
+0,11 |
|
7 |
0,5 |
6,50 |
6,52 |
+0,08 |
|
|
0,75 |
6,20 |
6,23 |
+0,11 |
|
8 |
0,5 |
7,50 |
7,52 |
+0,08 |
|
|
0,75 |
7,20 |
7,23 |
+0,11 |
|
|
1 |
6,95 |
7,00 |
+0,17 |
|
9 |
0,5 |
8,50 |
8,52 |
+0,08 |
|
|
0,75 |
8,20 |
8,23 |
+0,11 |
|
|
1 |
7,95 |
8,00 |
+0,17 |
|
10 |
0,5 |
9,50 |
9,52 |
+0,08 |
|
|
0,75 |
9,20 |
9,23 |
+0,11 |
|
|
1 |
8,95 |
9,00 |
+0,17 |
|
|
1,25 |
8,70 |
8,75 |
|
|
11 |
0,5 |
10,50 |
10,52 |
+0,08 |
|
|
0,75 |
10,20 |
10,23 |
+0,11 |
|
|
1 |
9,95 |
10,00 |
+0,17 |
|
12 |
0,5 |
11,50 |
11,52 |
+0,08 |
|
|
0,75 |
11,20 |
11,23 |
+0,11 |
|
|
1 |
10,95 |
11,00 |
+0,17 |
|
|
1,25 |
10,70 |
10,75 |
|
|
|
1,5 |
10,43 |
10,50 |
+0,19 |
|
14 |
0,5 |
13,50 |
13,52 |
+0,08 |
|
|
0,75 |
13,20 |
13,23 |
+0,11 |
|
|
1 |
12,95 |
13,00 |
+0,17 |
|
|
1,25 |
12,70 |
12,75 |
|
|
|
1,5 |
12,43 |
12,50 |
+0,19 |
|
15 |
1 |
13,95 |
14,00 |
+0,17 |
|
|
1,5 |
13,43 |
13,50 |
+0,19 |
|
16 |
0,5 |
15,50 |
15,52 |
+0,08 |
|
|
0,75 |
15,20 |
15,23 |
+0,11 |
|
|
1 |
14,95 |
15,00 |
+0,17 |
|
|
1,5 |
14,43 |
14,50 |
+0,19 |
|
17 |
1 |
15,95 |
16,00 |
+0,17 |
|
|
1,5 |
15,43 |
15,50 |
+0,19 |
|
18 |
0,5 |
17,50 |
17,52 |
+0,08 |
|
|
0,75 |
17,20 |
17,23 |
+0,11 |
|
|
1 |
16,95 |
17,00 |
+0,17 |
|
|
1,5 |
16,43 |
16,50 |
+0,19 |
|
|
2 |
15,90 |
15,95 |
+0,24 |
|
20 |
0,5 |
19,50 |
19,52 |
+0,08 |
|
|
0,75 |
19,20 |
19,23 |
+0,11 |
|
|
1 |
18,95 |
19,00 |
+0,17 |
|
|
1,5 |
18,43 |
18,50 |
+0,19 |
|
|
2 |
17,90 |
17,95 |
+0,24 |
|
22 |
0,5 |
21,50 |
21,52 |
+0,08 |
|
|
0,75 |
21,20 |
21,23 |
+0,11 |
|
|
1 |
20,95 |
21,00 |
+0,17 |
|
|
1,5 |
20,43 |
20,50 |
+0,19 |
|
|
2 |
19,90 |
19,95 |
+0,24 |
|
24 |
0,75 |
23,20 |
23,23 |
+0,11 |
|
|
1 |
22,95 |
23,00 |
+0,17 |
|
|
1,5 |
22,43 |
22,50 |
+0,19 |
|
|
2 |
21,90 |
21,95 |
+0,24 |
